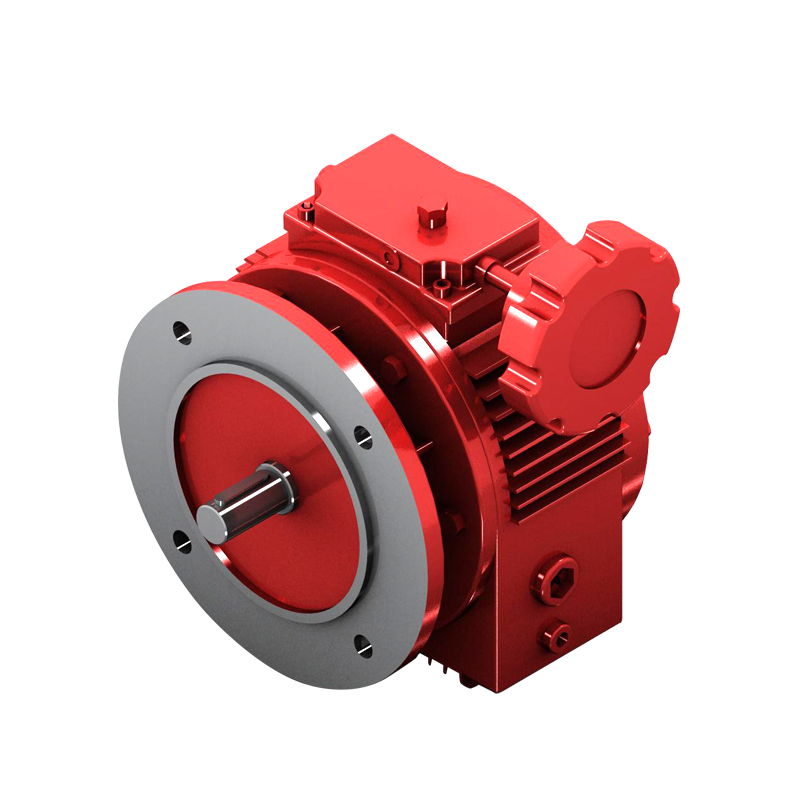

產品概述：

MB係列無級變速機經多年來在實踐使用中，證明在眾多的無級變速機家族中，具有獨特風格，由於該係列產品設計結構合理、操作方便、傳動穩定等特點，所以廣泛用於食品機械、印刷、造紙機械、橡膠、塑料機械、陶瓷機械、製藥機械及各種工作生產流水線。

工作原理：

MB係列行星摩擦式機械無級變速機主要由壓緊的主動裝置、摩擦傳動機構、調速控製機構組成。帶錐度的主動輪和壓盤被一組碟形彈簧壓緊，輸入軸與主動輪用鍵聯接，而組成壓緊的主動裝置。一組帶錐度的行星摩擦輪內側夾在壓緊的主動輪和壓盤之間，外側夾在帶錐度的固定環和調速凸輪之間，而組成摩擦副；當壓緊的主動裝置運轉時，摩擦輪就做純滾動，由於固定環和調速凸輪不動，因此，摩擦輪在自轉的同時作公轉運轉，通過行星摩擦輪的中心軸及滑塊軸承而帶動行星架轉動。 轉動手輪帶動調速凸輪改變角向位置的同時，調速凸輪的端麵曲線經平麵彈子夾和固定凸輪的端麵曲線作用，使調速凸輪產生軸向移動，從而均勻改變調速凸輪和固定環之間的間隔，使錐度行星摩擦輪產生徑向移動。從而均勻地改變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工作半徑，實現穩定的無級變速。

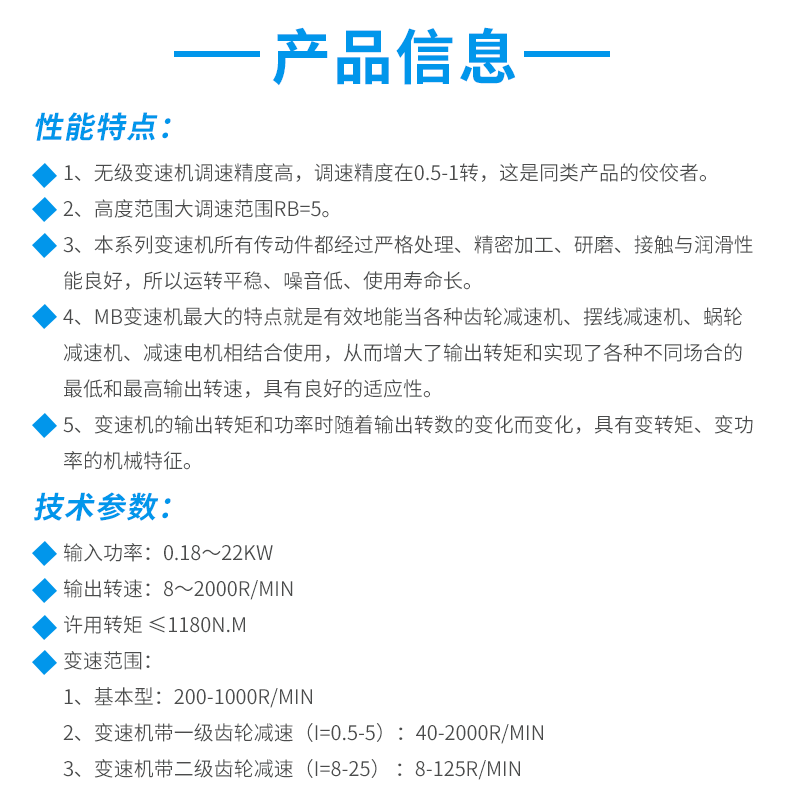

性能特點：

1、無級變速機調速精度高，調速精度在0.5-1轉。
2、高度範圍大調速範圍Rb=5。
3、本係列變速機所有傳動件都經過嚴格處理、加工、研磨、接觸與潤滑性能良好，所以運轉平穩、噪音低、使用壽命長。
4、MB變速機的特點就是能與各種齒輪黄色软件大全、擺線黄色软件大全、蝸輪黄色软件大全、減速電機相結合使用，從而增大了輸出轉矩和實現了各種不同場合的輸出轉速，具有良好的適應性。
5、變速機的輸出轉矩和功率時隨著輸出轉數的變化而變化，具有變轉矩、變功率的機械特征。

技術參數：

輸入功率：0.18～22KW；
輸出轉速：8～2000r/min；
許用轉矩 ≤1180N.M。

變速範圍：

1、基本型：200-1000r/min；
2、變速機帶一級齒輪減速（i=0.5-5）：40-2000r/min；
3、變速機帶二級齒輪減速（i=8-25） ：8-125r/min。

安裝、使用及潤滑：

一、安裝：
1、輸出軸在加裝聯軸器、皮帶輪、鏈輪等時，請勿重擊。應用輸出軸外端螺孔，旋入螺釘，壓入聯接件。
2、在基礎上安裝底座式無級變速機時應校準該機的安裝中心線標高，水平度及相聯部件的相關尺寸，校準傳動軸的同軸度不應超過聯軸器允許的範圍。
3、立式MB無級變速機可任意角度安裝，油位要超過較高一側的油標中心線。
二、使用：
1、在使用前，無級變速機和黄色软件大全應分別加入指定的潤滑油。
2、MB無級變速機工作環境的溫度不超過40℃，工作油溫表麵不得超過70℃。如較高的輸入轉數和新機使用時會出現略高的溫升，經飽和運轉80小時後，溫升逐漸降低，此後，溫升高於環境溫度20℃—25℃並保持穩定溫升。
3、MB無級變速機在開機情況下方可調速，否則將損壞零件。
4、無級變速機出廠時，調速限位螺釘已經調整在合適位置，不得任意調整，以免損壞零件。
5、無級變速機不得超過額定轉矩T使用。
6、無級變速機適用於正反兩向運轉。
7、如更換電機，應保留原裝油封的電機法蘭，以免潤滑油滑入電機。
三、潤滑：
1、MB無級變速機的潤滑油使用Ub-1或Ub-3牽引液，在任何情況下，要確保牽引液按油標定量提供。變速器在工作500小時後，應更換牽引液，再工作1000小時更換一次，以後每隔2000工作小時左右更換一次牽引液。
2、MB一級齒輪部使用脂潤滑，在出廠時已加入二硫化鉬潤滑脂，一般每工作12~18個月更換一次潤滑脂。

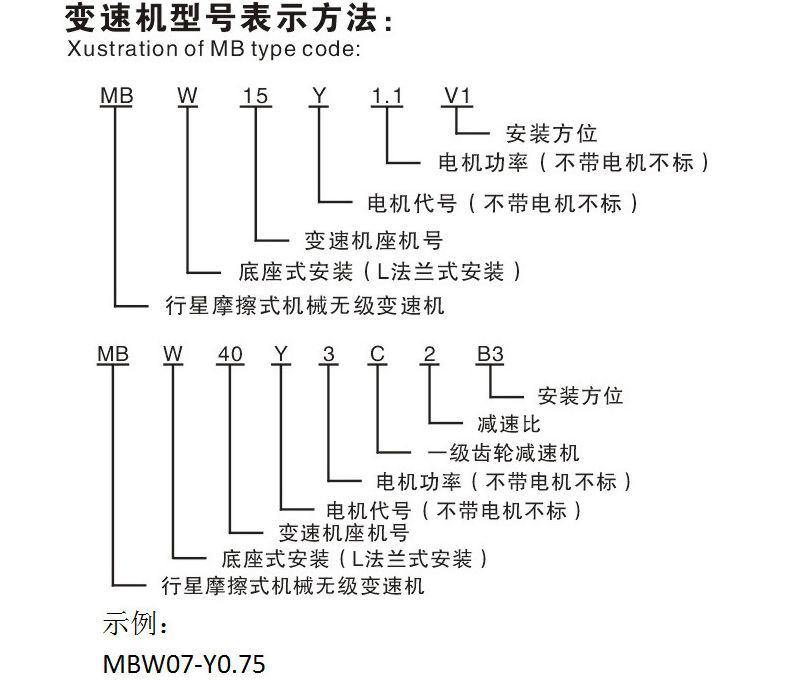

型號標記：

基本型號：

MB02、MB04、MB07、MB15、MB22、MB40、MB55、MB75；
MBL02、MBL04、MBL07、MBL15、MBL22、MBL40、MBL55、MBL75。
